No trimpot R1 ajustamos a tensão de disparo do circuito. Quando essa tensão for ultrapassada o LED acende. Para simular aplicamos um sinal senoidal na entrada de 3 V. Observamos então pela forma do sinal visualizado no osciloscópio do Multisim que aos 1,5 V de amplitude aproximadamente, o circuito comuta e o LED acende, apagando quando a tensão de entrada cai abaixo deste valor. O circuito deve trabalhar com tensões de entrada que sejam menores do que a tensão usada na alimentação do operacional. Outros operacionais podem ser utilizados.

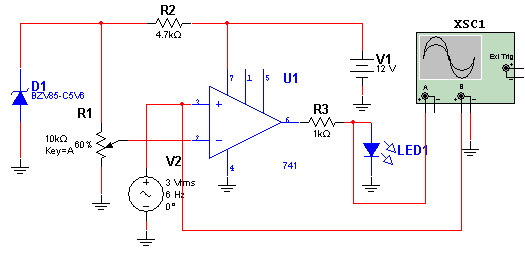

![Indicador de Sobretensão com o 741 Indicador de Sobretensão com o 741](/images/stories/circuitos/ne0382_01.gif)
Indicador de Sobretensão com o 741

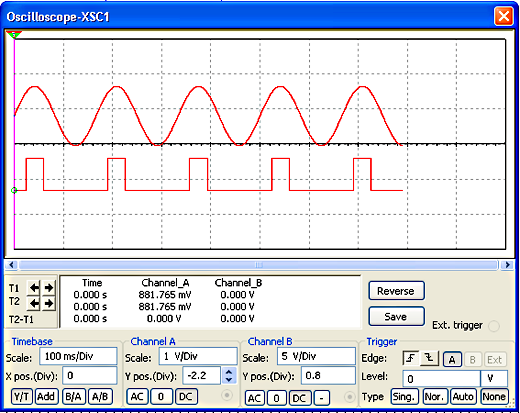

![Forma de onda obtida Forma de onda obtida](/images/stories/circuitos/ne0382_02.png)
Forma de onda obtida
Clique aqui para baixar a simulação e netlist
