Este é mais dos muitos disparadores que temos no site tanto nos circuitos simulados como em artigos. Este circuito converte sinais senoidais em sinais retangulares, podendo trabalhar com sinais de alguns volts até perto da tensão de alimentação que varia entre 5 e 12 V. Transistores equivalentes podem ser usados e na simulação empregamos um sinal senoidal de 6 V de amplitude (12 Vpp) na frequência de 1 kHz. A frequência máxima de operação desse circuíto é de algumas centenas de quilohertz. Na simulação temos a forma de onda da entrada e saída visualizadas no osciloscópio virtual do Multisim 11.0.

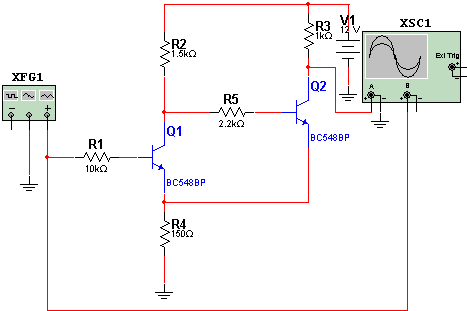

 Disparador de Schmitt
Disparador de Schmitt

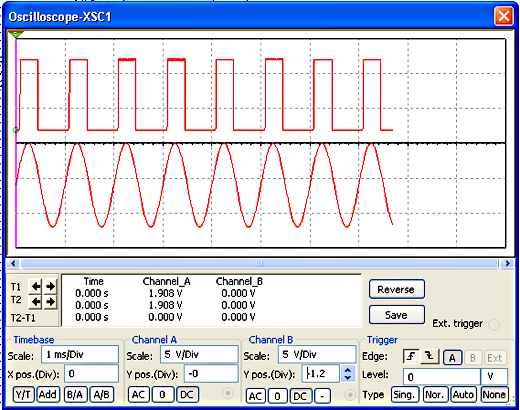

Forma de onda obtida.
Forma de onda obtida.



Clique aqui para baixar a simulação e netlist
