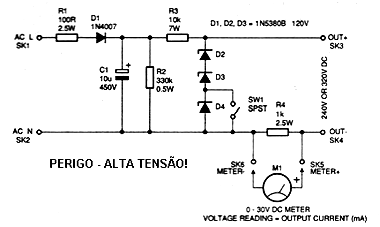

Este circuito saiu num artigo da revista inglesa Electronics Today International de julho de 1996. A revista impressa não existe mais, mas o artigo é muito atual. Trata-se de um circuito que é destinado a recuperação de capacitores eletrolíticos de alta tensão, principalmente os encontrados em aparelhos valvulados antigos. O circuito foi projetado para operar na rede de 220 V e recuperar capacitores de 270 V ou mais de tensão de trabalho. O indicador mede a corrente no capacitor que deve cair a zero num capacitor bom, depois de alguns segundos de conectado. Cuidado que o circuito não é isolado da rede. Não toque no capacitor em teste. D2 e D3 são zeners de 120 V e D4 zener de 75 V, todos de 5 W de dissipação.
Recuperador de Eletrolíticos de Alta Tensão
