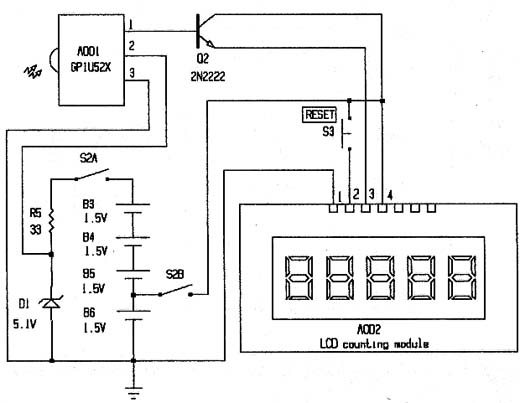

Este circuito saiu numa Modern Electronics de junho de 1990. Nele temos um receptor de pulsos de baixa frequência por infravermelho. O transmissor está no CIR884. Os dois componentes críticos do receptor são o módulo receptor e o módulo contador de pulsos do tipo GP1U52X. Este módulo era vendido na época pela Rádio Shack, mas segundo informações existem equivalentes. Observe a alimentação adicional de 1,5 V feita por uma derivação do suporte das 4 pilhas. Outros tipos de módulos que tenham controle por entrada lógica de 5 V podem ser usados na aplicação.
Contador de Eventos IR - Receptor
