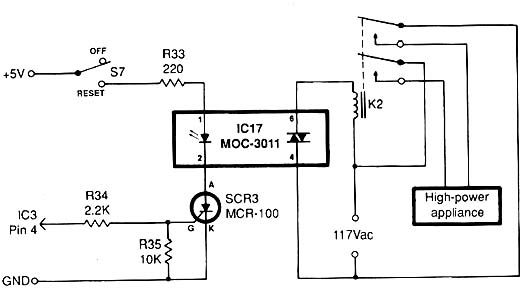

Este circuito saiu numa Modern Electronics de junho de 1990. Nele temos o modo de se acionar um relé para a rede de 110 V usando um optodiac. IC3 e IC4 são entradas que vêm da saída de circuitos TTL ou CMOS. O SCR pode ser o TIC106 e o relé é do tipo sensível para corrente alternada de 110 V. Com ele podem ser controlados circuitos de alta potência. Com a troca do optodiac por um MOC3020 o circuito poderá funcionar na rede de 220 V.
Disparo de Relé com Acoplador Óptico
