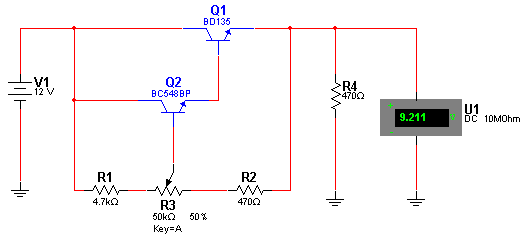

Este reostato com dois transistores pode controlar cargas até 500 mA. Para correntes até 3 A troque Q1 por um TIP31 ou TIP41. Também pode ser usado um transistor Darlington conforme a relação de artigos no "veja mais". O transistor de potência deve ser montado em radiador de calor, e a tensão de entrada pode ficar entre 6 V e 20 V tipicamente, apenas devendo tomar-se cuidado com as tensões de operação dos transistores utilizados. R3 não precisa ser de fio. O voltímetro indica a tensão de saída e na tecla A podemos variá-la na simulação.
Reostato de Dois Transistores
Clique aqui para baixar a simulação de netlist
