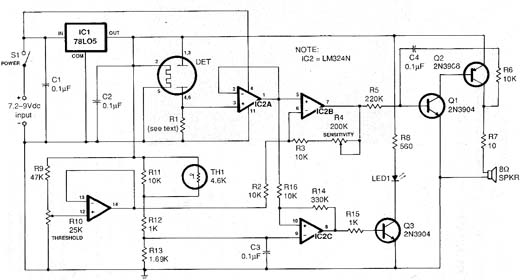

O circuito mostrado na figura saiu num artigo da revista Modern Electronics de abril de 1990. A revista já não mais existe, mas se o sensor puder ser obtido, o circuito poderá ser montado. Os transistores Q1 e Q3 podem ser substituídos pelos BC548 e o Q2 pelo BC558. Para mais potência, retire R7 e use um BD135 para Q2. O sensor e o Figaro TGS813C (entre no site da Figaro para mais informações http://www.figarosensor.com). O circuito é alimentado por tensões de 7,5 a 9 V. Este circuito pode detectar vazamento de gases combustíveis de bujões.



 Detector de Gás Supersensível
Detector de Gás Supersensível
