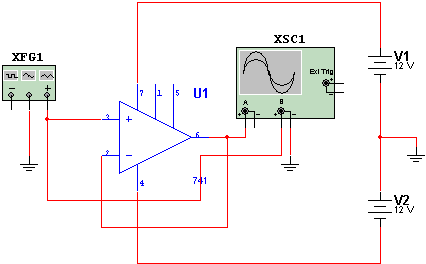

Num seguidor de tensão o ganho de tensão é unitário, ou seja, a amplitude da tensão de saída é igual a da entrada. No entanto temos um bom ganho de potência porque a impedância de entrada é muito alta e a impedância de saída é muito baixa. No circuito mostrado, o amplificador operacional é o 741, mas a configuração é válida para qualquer operacional. A fonte é simétrica e aplicamos um sinal de 1 kHz x 2 V de amplitude na entrada. As formas de onda do sinal de entrada e de saída são mostradas no osciloscópio virtual do Multisim 11.0. Veja que nesta configuração o amplificador operacional alcança sua maior frequência de operação, a qual cai à medida que vamos configurando-o para maior ganho.

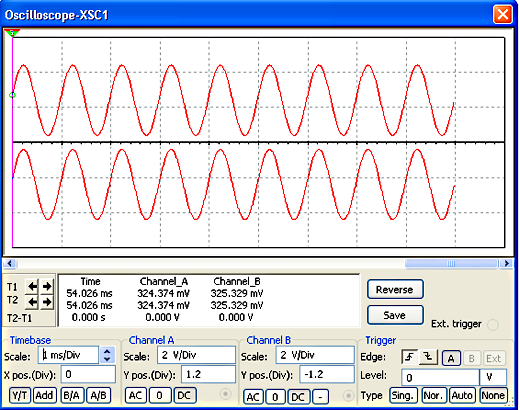

Abaixo, as formas de onda do sinal de entrada e saída observadas no osciloscópio virtual do Multisim.
Clique aqui para baixar a simulação e netlist
