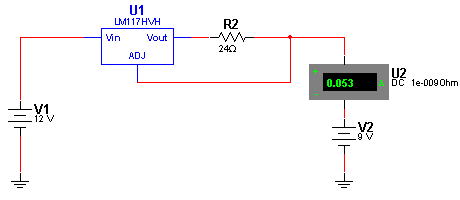

Baterias de 1,5 a 9 V Nicad ou de outro tipo podem ser recarregadas com uma corrente de 50 mA utilizando-se o circuito indicado. A tensão de entrada pode ficar entre 12 e 15 V e não precisa ser estabilizada. Assim a fonte V1 pode ser uma fonte comum formada por um transformador, diodos e um capacitor de filtro. Correntes diferentes podem ser obtidas com a alteração do valor de R2. Pode-se utilizar um potenciômetro de fio de 50 ? em série com um resistor de 1,5 ?, para se obter um ajuste da corrente. Na simulação temos o valor para 50 mA e um amperímetro para indicar a carga de uma bateria de 9 V. O circuito integrado deve ser dotado de um radiador de calor.
Carregador de Bateria de 50 mA
Clique aqui para baixar a simulação e netlist
