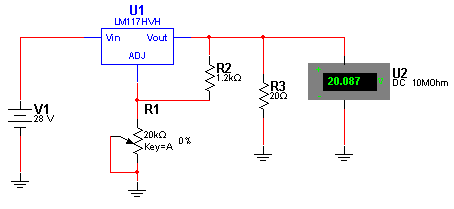

O circuito apresentado consiste num variador de tensão regulado ideal para uma fonte de alimentação de 1,2 V a 20 V com uma saída de 1,5 A para o circuito integrado usado. Para uma corrente até 3 A, use o LM350. O circuito integrado deve ser dotado de radiador de calor. A tensão de entrada deve ficar entre 28 V e 30 V. Na simulação ligamos uma carga de 20 ? e um voltímetro para indicar a tensão de saída. O ajuste é feito atuando-se sobre a tecla A do computador. Com a troca de R2 podemos obter outras faixas de tensão, assim como de R1.
Regulador 1,2 V - 20 V x 1,5 A
Clique aqui e baixe a simulação e netlist
