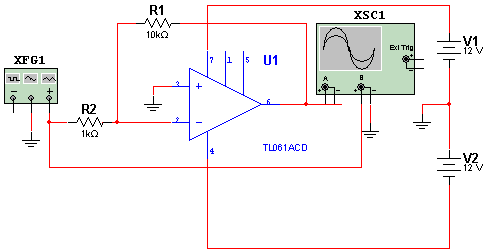

O ganho deste amplificador é 10. Assim, com um sinal de 100 mV na entrada, obtemos um sinal de 1 V na saída, conforme mostra a simulação, usando o gerador de funções em 1 kHz. O circuito é inversor, o que quer dizer que a fase do sinal de saída é oposta a do sinal de entrada. A tensão de alimentação deve vir de fonte simétrica entre 3 e 12 V. O ganho é dado pela relação entre R1 e R2. Podemos alterar estes componentes para modificar o ganho do circuito. No entanto, à medida que o ganho aumenta também diminui a frequência máxima de operação que deve chegar a algumas centenas de quilohertz com o ganho máximo.

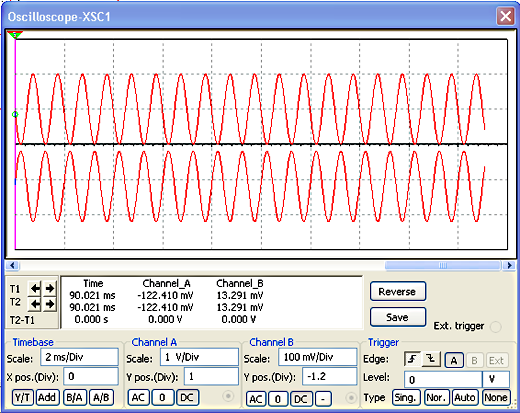

Na figura abaixo a forma de onda do sinal de entrada e também do sinal de saída visualizadas no osciloscópio virtual do Multisim 11.0.
Clique aqui para baixar a simulação e netlist
