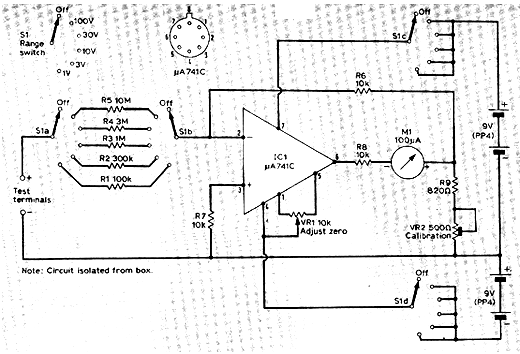

Este circuito saiu numa Practical Wireless, revista inglesa de setembro de 1973. O projeto é atual, pois usa o conhecido 741. Trata-se de um voltímetro de alta impedância de várias escalas, que tanto pode usar como indicador um microamperímetro de 0-100 uA como um multímetro comum que tenha essa escala de corrente. Veja que ligado a um multímetro comum, este circuito aumenta sua sensibilidade para 100k ? por volt. O circuito é alimentado por duas baterias de 9 V e tem baixo consumo. Observe como curiosidade a pinagem do 741 em invólucro metálico, que era comum naquela época. Hoje temos o DIL de 8 pinos.
Voltímetro com o 741
