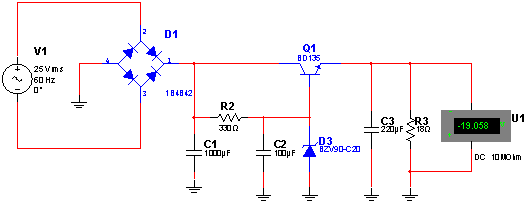

Esta é uma fonte que pode ser montada com componentes discretos, quando não se dispuser de um integrado regulador próprio e o consumo for menor que 1 A. A fonte V1 simula o enrolamento secundário de um transformador de 25 V com 1 A ou mais de corrente. O transistor deve ser montado em radiador de calor e o zener é de 400 mW ou mais. Observe que o zener é um pouco maior do que a tensão desejada na saída, para compensar a queda de tensão na junção base-emissor do transistor. Um voltímetro é ligado na saída para a simulação. Veja que a tensão de saída é de 19 V. Com um zener de 18 V, teremos um pouco mais de 17 V na saída.
Fonte de 18 V x 1A
Clique aqui para baixar a simulação e netlist
