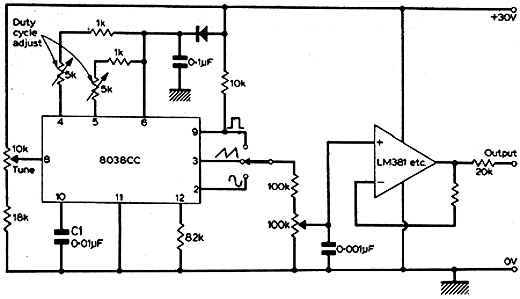

Este diagrama faz parte de um artigo de uma revista Practical Wireless de junho de 1975. Se o circuito integrado pode ser encontrado, trata-se de uma excelente opção para a montagem de um gerador de funções até 1 MHz. O circuito produz sinais senoidais, triangulares e retangulares de excelente qualidade com boa intensidade. O amplificador operacional pode ser um 741 ou outro equivalente. A alimentação é feita com tensão de 30 V neste caso, mas o circuito funcionará com tensões a partir de 12 V.
Gerador de Funções 8038 (2)
