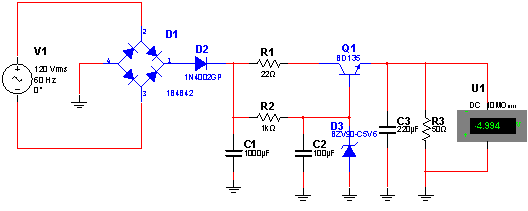

Esta é uma fonte TTL que pode ser montada com componentes discretos, quando não se dispuser de um 7808 e o consumo for menor que 100 mA. A fonte V1 simula o enrolamento secundário de um transformador de 12 V com 100 mA ou mais de corrente. O transistor deve ser montado em radiador de calor e o zener é de 400 mW ou mais. Observe que o zener é um pouco maior do que a tensão desejada na saída, para compensar a queda de tensão na junção base-emissor do transistor. Um voltímetro é ligado na saída para a simulação.
Fonte de 5 V x 100 mA
Clique aqui para baixar a simulação e netlist
