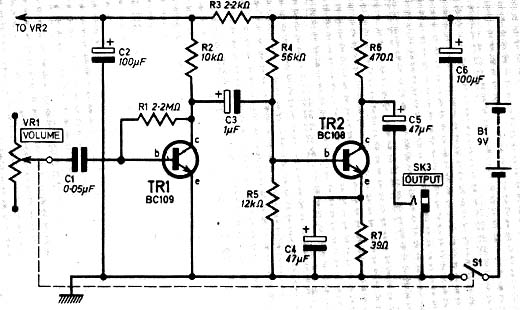

O circuito apresentado foi obtido na revista Everyday Electronics de Janeiro de 1974. A revista não existe mais, mas o projeto é viável, pois podemos usar transistores comuns equivalentes. O circuito pode ser usado como etapa de saída em seguidores de sinais, receptores experimentais, sistemas de escuta, etc. O circuito excita um fone de alta impedância, cristal ou piezoelétrico. Para os transistores, podemos usar os BC548 ou BC549. A alimentação é feita com bateria de 9 V.



 Amplificador para fone de ouvido
Amplificador para fone de ouvido
