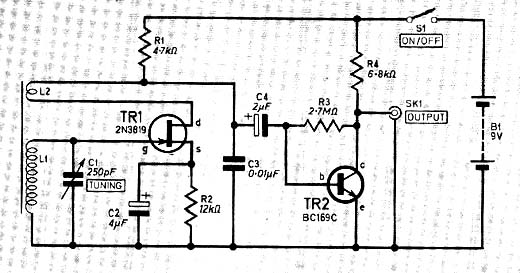

O circuito apresentado foi obtido na revista Everyday Electronics de Janeiro de 1974. A revista não existe mais, mas o projeto é viável, pois podemos usar FET equivalente. O FET pode ser o BF245 e para TR2 podemos usar um BC548. O receptor tem escuta em fone, não necessitando de antena externa. L1 é formada 65 espiras de fio 28 a 32 AWG num bastão de ferrite de 10 a 20 cm de comprimento e L2 de 3 a 10 espiras do mesmo fio no mesmo bastão. Se o circuito0 não apresentar rendimento inverta a ligação desta bobina. O fone deve ser de cristal ou piezoelétrico. A bateria terá boa durabilidade dado o baixo consumo. CV pode ser retirado de qualquer rádio AM fora de uso.



 Receptor Regenerativo de Ondas Médias
Receptor Regenerativo de Ondas Médias
