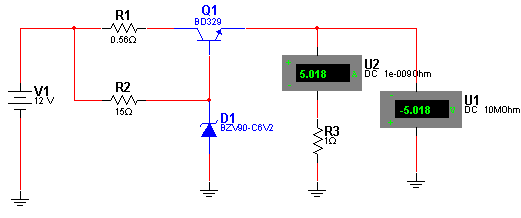

O circuito apresentado reduz a tensão de 12 V de uma fonte ou bateria para 5 V com corrente de carga até 5 A. Na simulação usamos um transistor BD239, mas o recomendado na prática é o 2N3055, que deve ser montado num bom radiador de calor. O circuito também pode reduzir a tensão para 6 V utilizando-se um zener de 7V8 ou próximo. Um voltímetro e um amperímetro são usados na comprovação do funcionamento do circuito na simulação.
Redutor de 12 V Para 5 V x 5 A
Clique aqui para baixar a simulação e netlist
