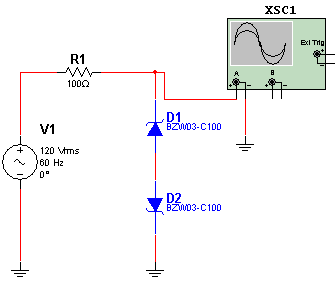

Usando dois diodos zeners de alta tensão (100 V), o circuito apresentado limita a amplitude da tensão senoidal da rede em 100 V, conforme podemos ver pela imagem do osciloscópio virtual do Multisim 11.0. Outros valores de tensão podem ser obtidos, conforme o diodo zener usado. No entanto, o resistor R1 deve ser calculado para que a corrente nos diodos zener e na carga sejam compatíveis com suas características.
![Regulador de Alta Tensão Regulador de Alta Tensão](/images/stories/circuitos/ne0363_01.gif)
Regulador de Alta Tensão

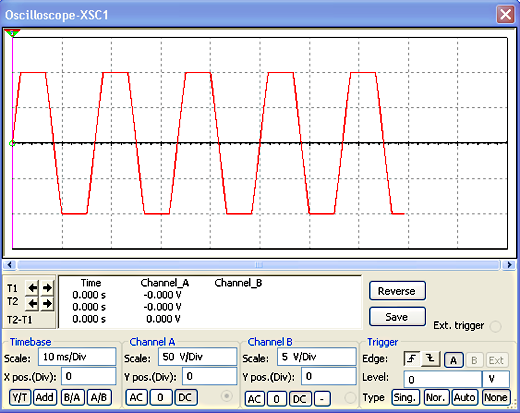

Na figura abaixo a imagem obtida no osciloscópio virtual para o sinal senoidal limitado em100 V de amplitude.
![Forma de onda obtida no osciloscópio virtual. Forma de onda obtida no osciloscópio virtual.](/images/stories/circuitos/ne0363_02.png)
Forma de onda obtida no osciloscópio virtual.
Clique aqui para baixar a simulação e netlist
