O circuito apresentado tem uma impedância de entrada da ordem de 10 M? (muito alta) e fornece um sinal com uma impedância de saída de apenas 100 ? (muito baixa). O ganho de tensão é próximo de 1, conforme podemos ver pelas curvas mostradas no osciloscópio virtual Do Multisim 11.0, mas como existe uma diferença de impedância muito alta, o ganho de potência é elevado. Transistores equivalentes aos indicados podem ser usados, e a tensão de alimentação pode ficar entre 6 e 12 V. O consumo do circuito é bastante baixo e a curva de resposta vai de 50 Hz a 6 MHz com um ganho de real de 0,95.

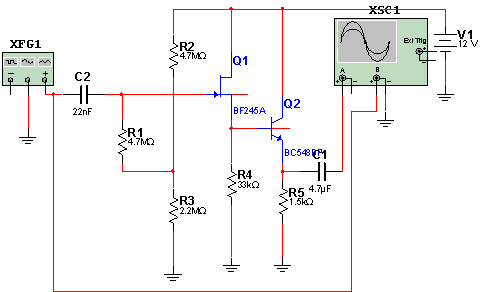

Casador de Impedâncias

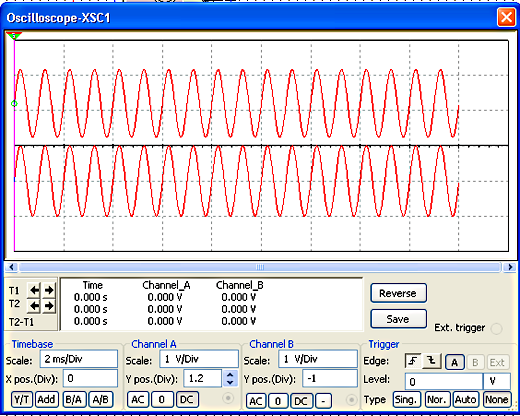

Abaixo, as formas de onda do sinal de entrada e saída para uma entrada de 1 kHz com 1 V de amplitude.
Forma de onda obtida.
Clique aqui para baixar a simulação e netlist
