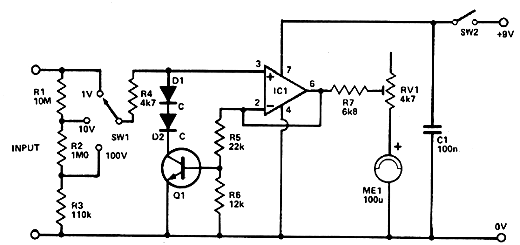

Encontramos este circuito numa Hobby Electronics de fevereiro de 1981. No entanto, pelos componentes que utiliza, o circuito é perfeitamente viável. O transistor é o BC548 e o circuito integrado o CA3140. Trata-se de um voltímetro de 3 escalas que aciona diretamente um microamperímetro de 100 µA. Podemos usar em seu lugar um multímetro, transformando assim o multímetro comum num instrumento de alta impedância de entrada. A resistência de entrada é de10 M/V e o ajuste de fundo de escala é feito em RV1.
Voltímetro de Alta Impedância
