Um sinal de 200 mV de amplitude aplicado à entrada deste amplificador produz um sinal de 3 V de amplitude na saída, conforme podemos observar pelas formas de onda visualizadas no osciloscópio virtual do Multisim. A simulação foi feita com um sinal de 1 kHz, e a distorção observada nestas condições é muito pequena. A alimentação é feita com uma tensão de 9 V e como o consumo é muito baixo, o circuito pode utilizar bateria.
![Amplificador de Duas Etapas Amplificador de Duas Etapas](/images/stories/circuitos/ne0356_01.gif)

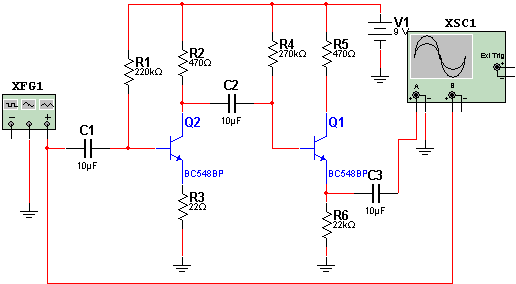

Amplificador de Duas Etapas

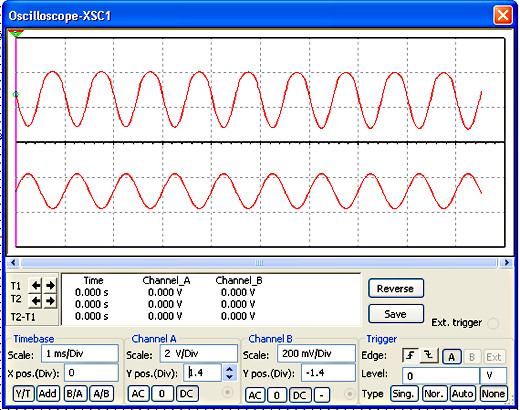

Sinal de entrada e de saída visualizados no Multisim 11.0.
![Forma de onda Forma de onda](/images/stories/circuitos/ne0356_02.png)
Forma de onda
Clique aqui apra baixar a simulação e netlist
