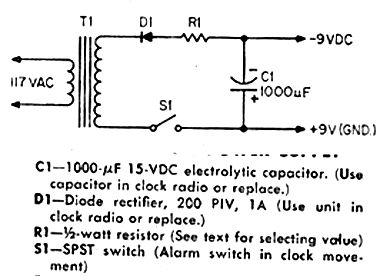

Este circuito foi indicado em artigo da revista americana Electronics Hobbyst do verão de 1974. A revista não existe mais, mas o projeto pode ser montado com facilidade, pois os componentes são comuns. O transformador tem secundário de 12 V com corrente na faixa de 100 MA a 500 mA. R1 depende da corrente da carga ficando tipicamente entre 47 ? e 220 ?. Observe que esta fonte não é estabilizada. O diodo pode ser o 1N4002.
![Fonte de 9 V Fonte de 9 V](/images/stories/banco/cir0825_01.png)
Fonte de 9 V
