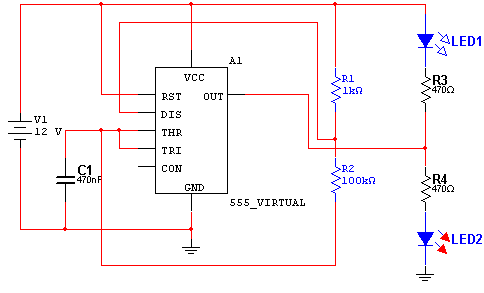

Mostramos neste circuito como excitar dois LEDs alternadamente num pisca-pisca com o circuito integrado 555. A frequência depende de C1, R1 e R2. Na seção de fórmulas podem ser encontrados os procedimentos para se calcular os componentes deste circuito. O ciclo ativo é próximo de 50% mas damos em outros aplicativos como modificar este ciclo ativo que depende basicamente dos valores de R1 e R2. R1 deve ser tanto mais próximo de zero (mas nunca inferior a 1 k) quanto mais próximo de 50% for o ciclo ativo desejado. Atuando-se sobre a chave de simulação vemos os LEDs piscarem, se bem que a frequência não seja a que realmente se obtém com os componentes reais.
Duplo Pisca LED 555
Clique aqui para baixar a simulação e netlist
