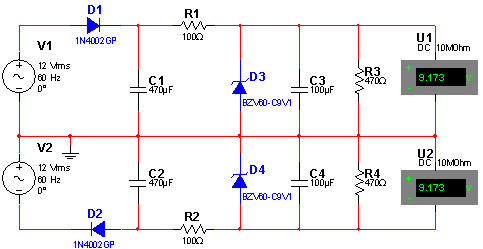

A fonte simétrica apresentada é das mais simples podendo suprir correntes até uns 50 mA. As tensões dependem apenas dos diodos zener usados. Para 9 V recomendamos um transformador de 12 V e para 12 V um transformador de 15 V. As fontes V1 e V2 simulam o secundário de um transformador com tomada central. A dissipação de R1 e R2 deve ser de pelo menos 1 W. Na simulação usamos cargas de 470 ? que drenam correntes da ordem de 50 mA e ligamos voltímetros para indicar as tensões estabilizadas. As dissipações dos diodos zener devem ser de pelo menos 1 W.
Fonte Simétrica
Clique aqui para baixar a simulação e netlist
