O Detector de Passagem por Zero ou Zero Crossing Detector é um circuito que produz um pulso positivo de curta duração quando o sinal senoidal de entrada, ou outro sinal passa pelo ponto de zero volt na sua descida, conforme mostra a forma de onda visualizada no osciloscópio virtual do Multisim 11.0. A fonte de alimentação deve ser simétrica e o sinal de entrada não pode superar em amplitude a tensão de alimentação. Este tipo de circuito é muito usado na comutação de dispositivos de potência como Triacs.

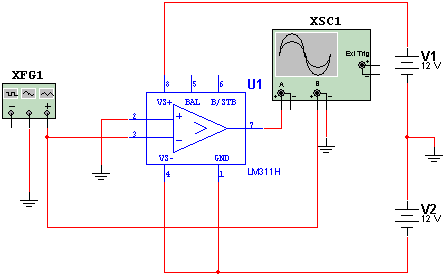

Detector de Passagem por Zero

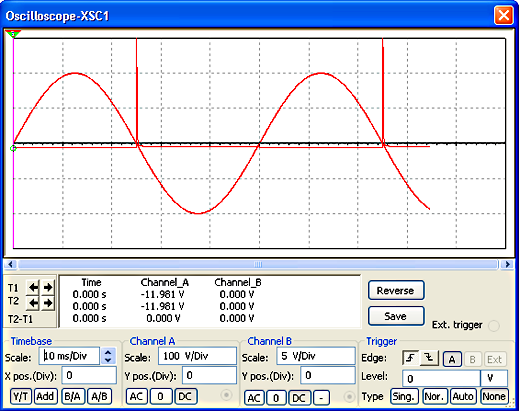

Na figura abaixo a forma da tensão de entrada em 10 Hz para simulação e a imagem no osciloscópio virtual.
Forma de onda
Clique aqui para baixar a simulação e netlist
