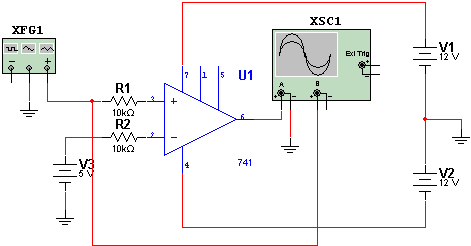

O circuito mostrado dispara quando a tensão de entrada ultrapassa a tensão de referência dada por V3. Assim, conforme podemos ver pela imagem do osciloscópio virtual do Multisim 11.0, a comutação da saída ocorre na passagem da tensão senoidal de entrada por 5 V, que é a referência. A fonte de alimentação do CI deve ser simétrica para entrada de tensões alternadas e tanto a tensão de entrada como a tensão de referência não podem ser maior do que a tensão de alimentação. Outros amplificadores operacionais e também comparadores podem ser usados nesta aplicação.
Detetor de Nível de Tensão

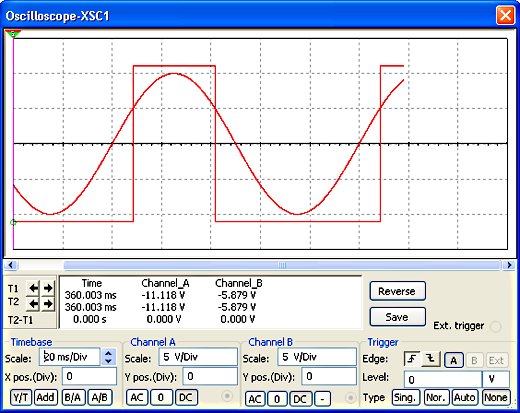

Imagem do sinal de entrada e sinal de saída obtidos na simulação pelo osciloscópio virtual do Multisim 11.0.
Forma de onda
Clique aqui para baixar a simulação e netlist
