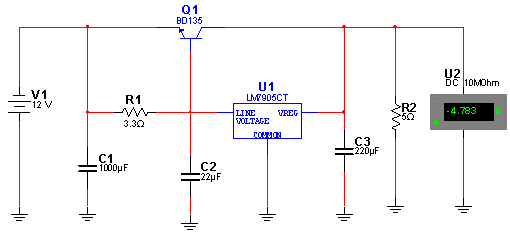

A fonte de potência apresentada utiliza um regulador negativo de tensão da série 79XX para obter uma corrente maior do que 1 A. Com o TIP31 podemos obter até 3 A e com o TIP41 até 4 A. Em ambos os casos, tanto o transistor de potência como o circuito integrado regulador de tensão devem ser dotados de dissipadores de calor. Ligamos na saída um voltímetro para indicar a tensão de saída que é dada pelo circuito integrado utilizado. A tensão de entrada deve ser pelo menos 2 V maior do que a tensão de saída. Observe a polaridade de V1 e do voltímetro, já que a fonte é negativa.
Fonte de Potência
Clique aqui para baixar a simulação e netlist
