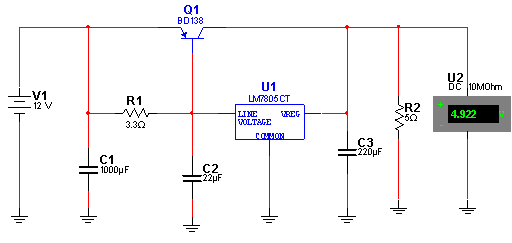

Podemos obter correntes maiores do que 1 A quando utilizando circuitos integrados reguladores da série 78XX com um circuito booster. Conforme mostra a figura. Na simulação usamos o BD138, mas devem ser utilizados transistores de maior potência como o TIP32 para 3 A, TIP42 para 4 A, os quais devem ser dotados de dissipadores de calor, assim como o circuito integrado. Veja a tensão de saída indicada pelo voltímetro virtual do Multisim 11.0.
![Fonte de Potência Fonte de Potência](/images/stories/circuitos/ne0349_01.gif)
Fonte de Potência
Clique aqui para baixar a simulação e netlist
