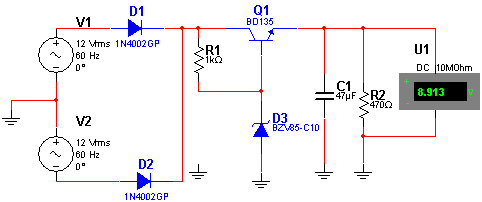

O circuito simples apresentado fornece uma tensão próxima de 9 V para alimentação de aparelhos até 50 mA que utilizem baterias. As fontes V1 e V2 simulam o secundário de um transformador com 12 V e corrente de 100 mA a 250 mA. O transistor deve ser montado num pequeno radiador de calor. A carga simulada drena uma corrente da ordem de 20 mA, que é um valor comum para os aparelhos alimentados pelas pequenas baterias de 9 V. Observe que a tensão do zener é maior que 9 V, para compensar a queda de tensão na junção base-emissor do transistor.
Eliminador de Bateria de 9 V
Clique aqui para baixar a simulação e netlist
