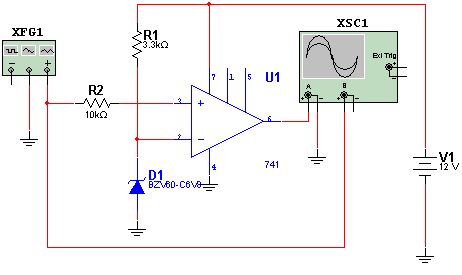

A tensão de comutação do comparador apresentado é determinada pelo diodo zener. Podem ser usados zeners de uma ampla faixa de valores desde que não supere a tensão usada na alimentação. Veja que a fonte não precisa ser simétrica. Podem ser utilizados outros tipos de amplificadores operacionais. Na aplicação dada, aplicando um sinal senoidal de 10 Hz na entrada, o circuito converte esse sinal num sinal retangular. O ciclo ativo vai depende da relação que existe entre a tensão de pico do sinal senoidal e a tensão do diodo zener.

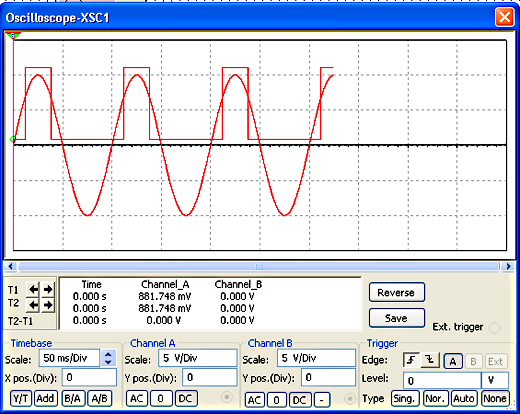

A forma de onda do sinal de entrada e do sinal de saída do circuito são mostradas abaixo no osciloscópio virtual do Multisim 11.0. Altere os valores do diodo zener para ver como o ciclo ativo do sinal de saída se modifica.
