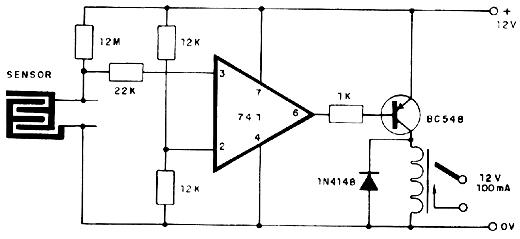

No circuito apresentado o sensor pode ser formado por uma plaquinha de circuito impresso como o padrão indicado, duas pequenas varetas ou duas telas de metal tendo entre elas um pedaço de tecido. A presença de umidade reduz a sua resistência fazendo com que o circuito detecte esta mudança e ative o relé. A alimentação é feita com uma tensão de 12 V e outros amplificadores operacionais podem ser utilizados. Também podem ser usados comparadores de tensão como o Lm339. A sensibilidade do circuito é determinada pelo resistor de 12M. Resistores entre 1 M e 22 M podem ser experimentados conforme a aplicação. O cabo até o sensor deve ser curto e, se for longo, deve ser blindado para que a captação de zumbidos não provoque o disparo errático do relé. Para evitar problemas de disparo com ronco, principalmente se o circuito for alimentado por fonte, ligue um capacitor de 10 µF do pino 2 ao terra. Nunca use fonte sem transformador para alimentar este circuito. A fonte deve ter pelo menos 250 mA de capacidade de corrente.
