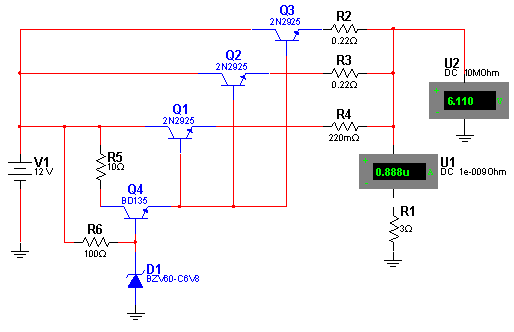

Para uma corrente até 15 A Q1, Q2 e Q3 devem ser do tipo 2N3055 montados em bons radiadores de calor e Q4 um TIP41. Os resistores R5 e R6 podem necessitar de alterações de valores para melhor desempenho. Na simulação foram usados outros transistores, apenas que se verifique a regulagem da tensão de saída. Os resistores R2, R3 e R4 servem para distribuir igualmente a corrente entre os transistores, dadas as pequenas diferenças de características, que normalmente apresentam. O diodo zener deve ter uma tensão levemente maior do que a desejada na saída, para compensar a queda de tensão nas junções dos transistores.
Regulador de Alta Corrente
Clique aqui para baixar a simulação e netlist
