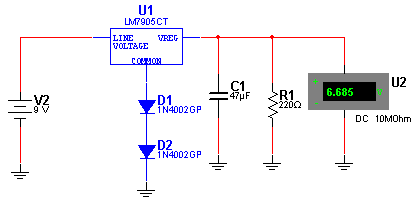

Nesta simulação mostramos como podemos agregar diodos comuns para aumentar a tensão de saída de um regulador positivo de tensão como o 7805. Cada diodo agrega de 0,6 a 0,7 V à tensão de saída. Assim, dois diodos nos levam a obtenção de uma tensão da ordem de 6,6 V conforme indica o voltímetro ligado na saída do circuito. A tensão de entrada deve ser mantida dentro do permitido pelas características do regulador e no caso da série 78XX a corrente máxima de saída é de 1 A. Existem CIs desta mesma série (com outro sufixo) para correntes de 200 mA.
