O circuito integrado XR2206 não é muito fácil de obter, mas consiste numa excelente solução para a geração de formas de onda num gerador de funções. Este circuito saiu na revista Electronics Now de janeiro de 1996 e a faixa de frequências gerada depende do valor de C1, conforme a tabela abaixo. O circuito pode ser alimentado por tensões de 10 V a 24 V e ele tem um ajuste de nível (R6) e de intensidade (R8). As formas de onda são senoidal e triangular.
Capacitor C1 - Faixa de Frequências
1 µF - 10 Hz a 100 Hz
100 nF - 100 Hz a 1 kHz
10 nF - 1 kHz a 10 kHz
1 nF- 10 kHz a 100 kHz

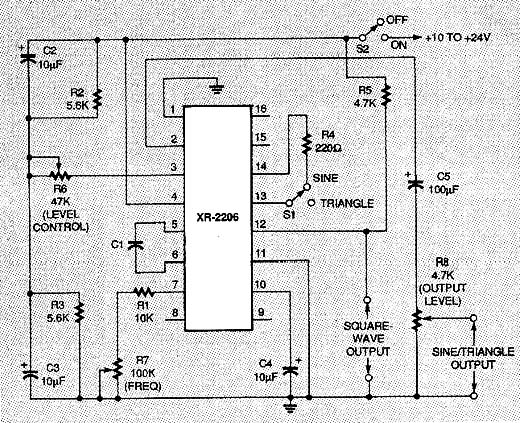

Gerador Senoidal - Triangular com o XR2206
