Este circuito apareceu numa Practical Electronics de novembro de 1982. A revista já não existe mais, mas o circuito é viável pois todos os componentes são comuns. O circuito interfaceia um oscilador de qualquer tipo com pelo menos 1 Vpp de sinal de saída com uma entrada TTL. O resistor de 3k3 eventualmente deve ser alterado em função da intensidade do sinal do oscilador. O transistor pode ser substituído por um 2N2222 e a alimentação vem do próprio circuito TTL interfaceado.
![Interface Oscilador-TTL Interface Oscilador-TTL](/images/stories/banco/cir0787_01.png)

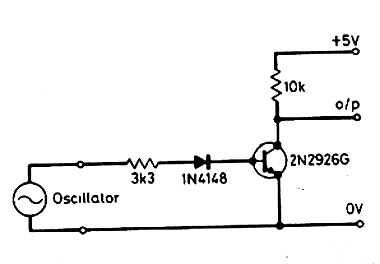

Interface Oscilador-TTL
