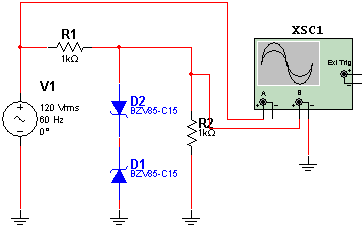

Dois diodos zener em oposição podem ser usados para limitar a amplitude de um sinal, e se a tensão do sinal for muito alta em relação ao valor do diodo zener, podemos convertê-lo num quase sinal retangular, como no exemplo dado. Com diodos de 15 V, obtemos um sinal retangular de 15 V de amplitude a partir de um sinal senoidal de 120m V de amplitude. Os valores dos resistores são escolhidos de acordo com a aplicação, ou seja, de acordo com a corrente que vai ser necessária para o sinal ceifado, Outros valores de diodos zeners podem ser usados, lembrando que a cada tensão zener soma-se 0,6 ou 0,7 V da queda de tensão no que é polarizado no sentido direto. A visualização do sinal de entrada e do sinal ceifado é feita no osciloscópio virtual do Multisim 11.0.

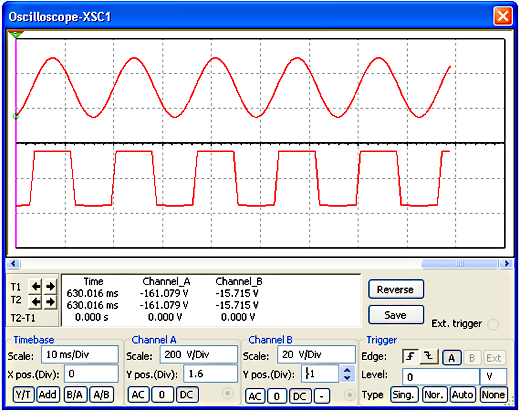

Visualização dos sinais no osciloscópio virtual.
