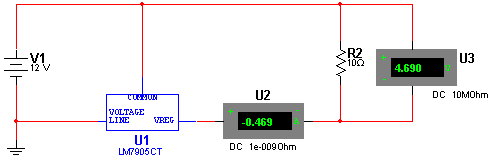

Nesta simulação mostramos como usar um regulador negativo de tensão, como o das série 98XX. No caso, empregamos o LM7905 que fornece uma tensão de 5 V. Na simulação ligamos um amperímetro e um voltímetro no circuito de modo a mostrar as correntes e tensões no circuito com uma carga de 10 ?. Altere a carga, lembrando que a corrente máxima do circuito integrado usado é de 1 A.
Fonte com Regulador Negativo
Clique aqui para baixar a simulação e netlist
