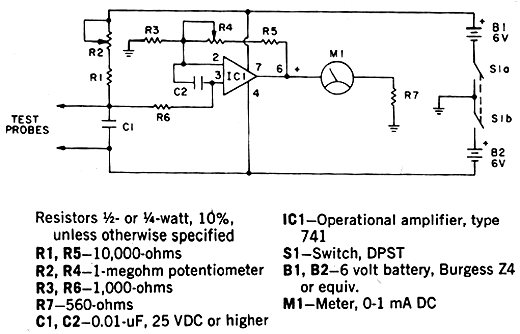

Publicado no 101 Electronics Circuits, de 1976, este circuito mede pequenas variações da resistência da pela de quem segura os eletrodos de prova (Test Probes), quando ela mente. O ajuste do ganho efeito em R4 e o amplificador operacional é o conhecido 741. A fonte deve ser simétrica e os demais componentes são comuns.



Detector de Mentiras
Detector de Mentiras
