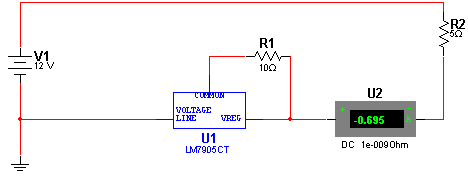

No circuito apresentado, a corrente na carga é dada pela divisão da tensão fixa do regulador pela resistência R1. O circuito mantém constante a corrente numa carga, independentemente de sua resistência desde que a tensão na mesma seja inferior a da alimentação. O regulador de tensão deve ser montado em radiador de calor. Outros reguladores podem ser usados, dando-se preferência aos tipos da série LM onde a tensão de referência é menor (da ordem de 1,25 V), o que possibilita uma redução grande do valor de R1 e a operação numa faixa maior de valores da carga. O amperímetro virtual do Multisim 11.0 foi ligado em série com a carga. Pode-se substituir R2 por um potenciômetro para se estuda melhor a ação do circuito numa ampla faixa de valores da carga.
Clique aqui para baixar a simulação e netlist
