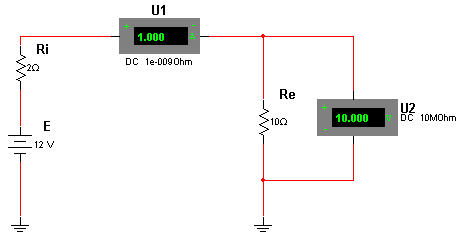

A equação E = (Ri + Re) x I que define o comportamento de um gerador de f.e.m; E, resistência interna Ri quando alimenta uma carga de Re ? pode ser facilmente simulada conforme mostra a figura abaixo. O amperímetro mede a corrente no circuito e o voltímetro a tensão na carga. O uso didático deste circuito pode ser feito com a colocação de resistores de valores diferentes ou ainda com a alteração da resistência interna do gerador.
Equação do Gerador
Download da simulação e netlist
