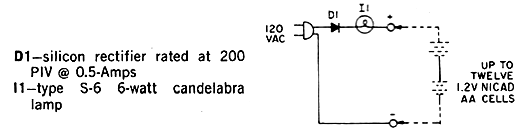

Este ultra-simples carregador de pilhas AA do tipo Nicad usa apenas um diodo 1N4004 ou 1N4007 e também funciona na rede de 220 V. Na rede de 110 V use uma lâmpada de 5 a 7 W e na rede de 220 V, a lâmpada deve ser de 7 a 12 W, sempre incandescente. Não use lâmpada de outro tipo. O circuito carrega até 12 pilhas ao mesmo tempo, devendo ser observada a polaridade e tomadas as devidas precauções para que ninguém toque nas pilhas no processo de carga, pois o circuito não é isolado da rede de energia.
Carregador Nicad AA
