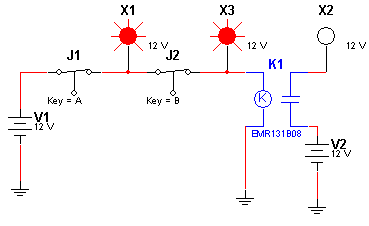

Na figura temos um circuito didático em opera como uma função NAND utilizando relé. O relé tem os contatos NC (normalmente fechados) utilizados e na simulação as entradas são chaves com indicadores vermelhos. Na saída temos um indicador verde. A simulação é feita atuando-se sobre as teclas A e B de entrada.
![Porta NAND com Relé Porta NAND com Relé](/images/stories/circuitos/ne0327_01.gif)
Porta NAND com Relé
Download da Simulação e netlist
