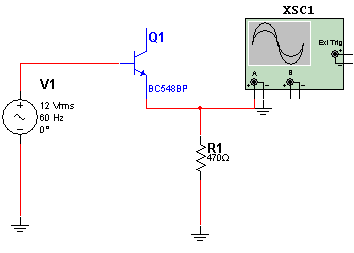

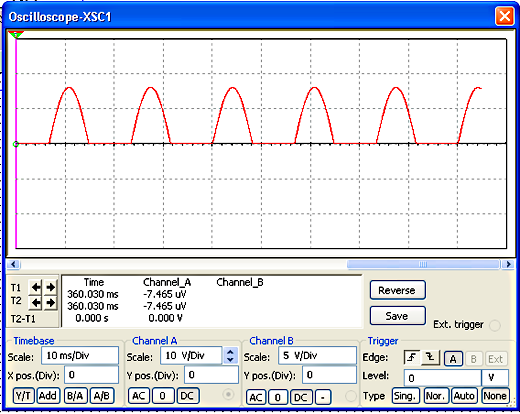

Mostramos com esta simulação como a junção base-emissor de um transistor NPN pode ser utilizada como diodo retificador. Esta aplicação mostra que é possível aproveitar um transistor queimado, mas que tenha ainda a junção base-emissor em bom estado, numa fonte de alimentação simples. O circuito prático com transistores de uso geral como o BC548 pode operar com tensões de 3 a 12 V e com correntes até uns 20 mA. Transistores de potência podem ser usados em aplicações de maior corrente. A seguir damos a forma de onda da tensão retificada visualizada no osciloscópio virtual do Multisim 11.0. Coloque um capacitor de filtro para verificar a forma da tensão de saída, inclusive visualizar o rupple.
![Transistor como Diodo Transistor como Diodo](/images/stories/circuitos/ne0324_01.gif)
![Forma de onda Forma de onda](/images/stories/circuitos/ne0324_02.png)
Clique aqui para o download da simulação e netlist
