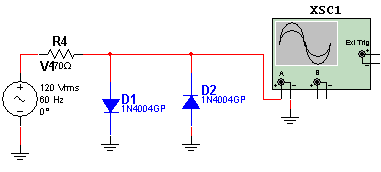

Este simples bloco simulado mostra como podemos usar dois diodos comuns para ceifar um sinal senoidal obtendo assim um sinal quase retangular. A amplitude é de 0,6 V a 0,7 V aproximadamente, mas podemos aumentá-la ligando diodos em série. Por exemplo, dois diodos ceifam um sinal em 1,2 V aproximadamente. O sinal ceifado na simulação é a senóide de 120 V da rede de energia, mas podemos fazer isso com sinais de outras amplitudes sempre tomando cuidado com o valor do resistor R1 para 1que ele dissipe a potência que vai aparecer sobre o circuito na aplicação. A visualização do sinal obtido no osciloscópio virtual do Multisim 11.0 é mostrada abaixo.

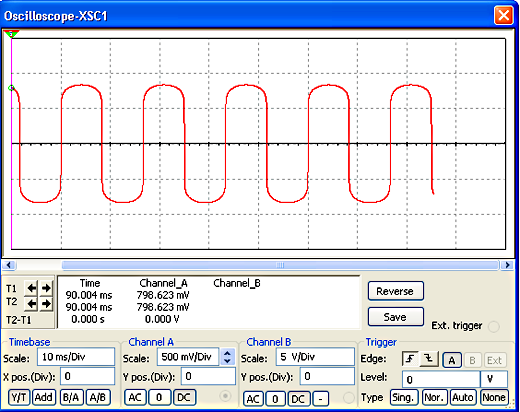

Forma de onda do sinal ceifado visualizada no osciloscópio virtual do Multisim 11.0. Observe que a amplitude deste sinal é pouco mais que 0,7 V, neste caso.
Clique aqui para baixar a simulação e netlist
