Este simples circuito serve para demonstrar a ação do diodo como retificador de meia onda. Com a chave S1 numa posição, o diodo retifica os semiciclos positivos e com a chave na outra posição, ele retifica os semiciclos negativos. Na simulação, a barra de espaço é usada para fazer a comutação e observamos as duas formas de onda obtidas no osciloscópio virtual. Assim, na primeira figura temos a ação do diodo conduzindo os semiciclos positivos e na segunda figura temos a visualização do diodo conduzindo os semiciclos negativos.

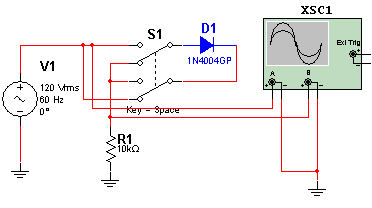

![Estudo do Diodo Como Retificador Estudo do Diodo Como Retificador](/images/stories/circuitos/ne0321_01.gif)
Estudo do Diodo Como Retificador
Imagens das formas de onda obtidas no osciloscópio virtual do Multisim 11.0.

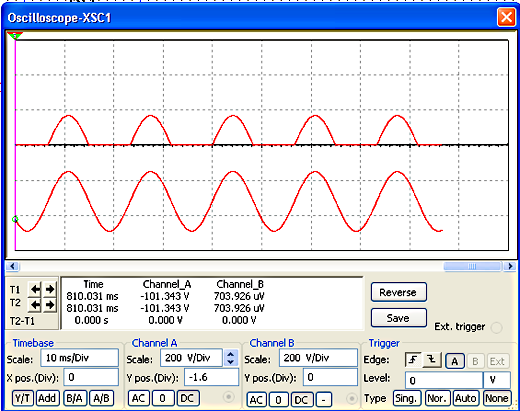

![Forma de onda obtida. Forma de onda obtida.](/images/stories/circuitos/ne0321_02.png)
Forma de onda obtida.

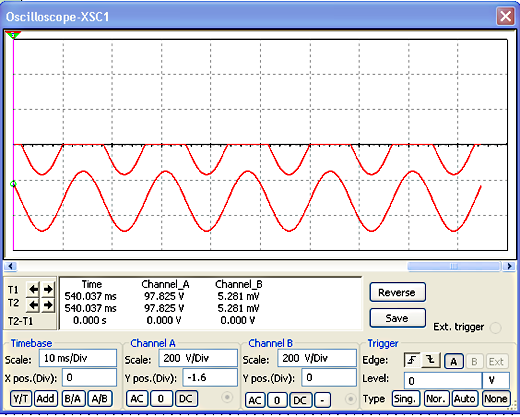

![A outra forma de onda obtida. A outra forma de onda obtida.](/images/stories/circuitos/ne0321_03.png)
A outra forma de onda obtida.
Download da simulação e netlist
