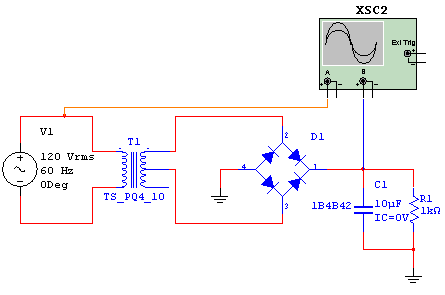

Este circuito didático faz parte do conjunto de amostras do Multisim 11.0. Trata-se de um retificador em ponte com um filtro. Com a ligação do osciloscópio na saída podemos medir o ripple. Evidentemente, na prática pode-se alterar o valor de C1 de modo a se obter diferentes graus de filtragem, comparando-se o ripple. Também usamos um dos canais do osciloscópio virtual para comparar as fases do ripple com o sinal senoidal de entrada.
Retificador em Ponte com Filtro

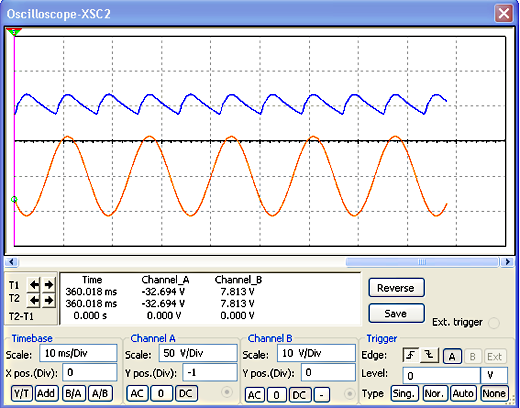

Abaixo as formas de onda visualizadas no osciloscópio virtual do Multisim.
Forma de onda obtida.
Clique aqui para o download da simulação e netlist
