Este circuito gera um sinal que depende da frequência de entrada que também é a frequência de alimentação. O sinal que vai de alguns cliques por segundo a um tom de áudio é reproduzido no alto-falante. A faixa de operação do circuito, sugerido pela 101 Electronics Projects de 1976, vai de 5 V a 25 V tipicamente. O valor de C1 pode ser alterado, conforme a faixa de frequências desejada.

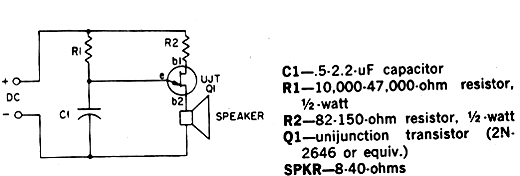

![VCO Com Unijunção VCO Com Unijunção](/images/stories/banco/cir0721_01.png)
VCO Com Unijunção
