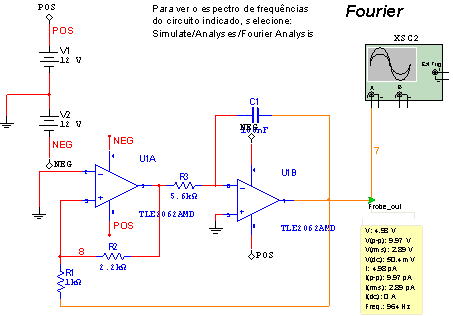

Com esta configuração é possível visualizar o espectro de frequências de um sinal, no caso, gerado por um oscilador com dois amplificadores operacionais. Para esta finalidade, utiliza-se o osciloscópio virtual com a opção de Análise de Fourier disponível na simulação (simulate). As formas dos sinais dos esperctros são visualizadas nas figuras abaixo. Esta simulação faz parte do conjunto de exemplos dados no Multisim 11.0.
Análise de Fourier

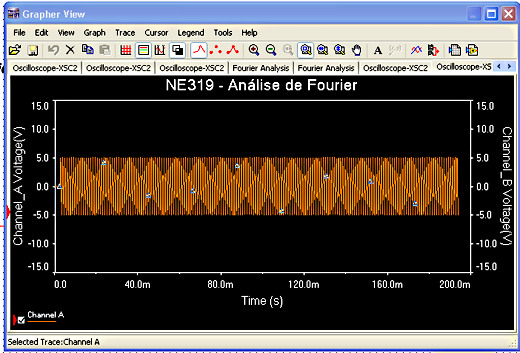

Tela da análise de Fourier

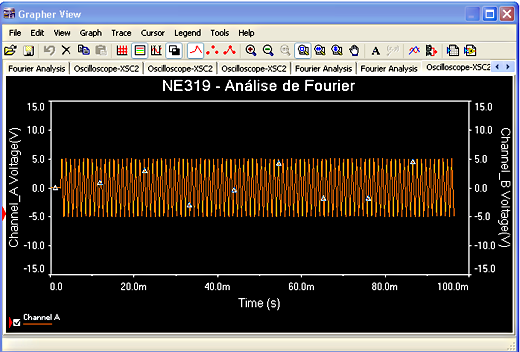

Ampliando o tempo.
Download da simulação e netlist
