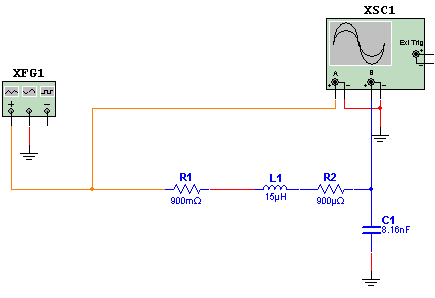

Este circuito, com finalidades didáticas sugerido pelo próprio Multisim em seu arquivo de exemplos, serve para demonstrar a ação do circuito RLC série. Veja que o gerador de funções deve ser ajustado para produzir um sinal de 500 kHz senoidal com 10 V de amplitude. Modifique a frequência para ver o que ocorre. Também podem ser alterados os valores dos componentes do circuito.
![Circuito RLC Série Circuito RLC Série](/images/stories/circuitos/ne0318_01.gif)
Circuito RLC Série

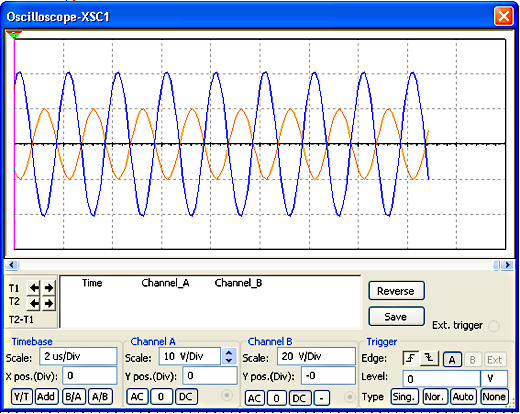

Abaixo as formas de onda observadas nos dois canais do osciloscópio virtual do Multisim 11.0, correspondente à saída do gerador de funções e a saída do circuito. Analise a defasagem desses sinais.
![Formas de ondas Formas de ondas](/images/stories/circuitos/ne0318_02.png)
Formas de ondas
Download da simulação e netlist
